Referencia EHVT-463-SG

EHVT-463-SG | Terminal termocontráctil exterior 46 kV | Raychem (TE Connectivity)

SKU: TEC-161283-000
No. de parte: EHVT-463-SG
Código universal: 161283-000
Marca: Raychem (TE Connectivity)

Otras variantes

Para tu proyecto

Cotización rápida

Agrega los datos que tengas para ayudarnos a preparar tu cotización.

Cotizar por WhatsApp

Continuarás en WhatsApp con los datos del producto.

Acerca de este artículo

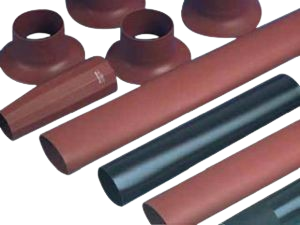

Terminal termocontráctil Raychem EHVT-463-SG para terminación exterior de cable apantallado en alta tensión. Solución para exteriores con control de esfuerzos y desempeño en intemperie. Tensión 46 kV. Diseño exterior con faldas de intemperie y control de esfuerzos. Cumple IEEE 48 / IEC 60840. Instalación en subestaciones y equipos expuestos. Ideal para terminaciones exteriores confiables con desempeño dieléctrico en condiciones ambientales exigentes.

Especificaciones técnicas

Atributo	Valor
Clase de voltaje	46 kV
Diám. sobre aislamiento máx.	65 mm
Diám. sobre aislamiento mín.	48 mm
Diám. sobre cubierta máx.	80 mm
Longitud de línea de fuga	1430 mm
Longitud instalada	850 mm
Marca	Raychem (TE Connectivity)
Material del conductor compatible	Al o Cu
Norma / especificación	IEEE 48 / IEC 60840
Número de faldones	4 piezas
Tamaño (Size)	3
Temp. máx. operación continua	90 °C
Tensión de impulso (BIL)	250 kV
Tipo de producto	Terminal termocontráctil EHVT 46 kV
Uso	Exterior
Voltaje máximo a tierra	26 kV
