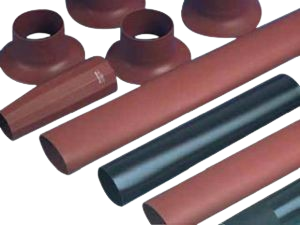

EHVT-462-SG | Terminal termocontráctil exterior para alta tensión EHVT | 46 kV | Ø aislamiento 38–55 mm | Con puesta a tierra sin soldadura | Raychem (TE Connectivity)

Acerca de este artículo

La EHVT-462-SG es una terminal termocontráctil Raychem para uso exterior en media tensión de 46 kV. Su diseño responde a una necesidad concreta de conexión y protección, facilitando una instalación repetible cuando se respetan los límites publicados. Incorpora faldas para intemperie, cubre un diámetro sobre aislamiento de 38–55 mm. Combina control de campo eléctrico y sellado hermético. Cumple IEEE 48 / IEC 60840. Una selección fuera de rango puede comprometer el control de esfuerzos, la presión de contacto, la hermeticidad o el aislamiento recuperado. Es adecuada para subestaciones de 46 kV que reciben cables por la parte inferior o superior. La configuración exterior mide aproximadamente 850 mm, ofrece cerca de 1430 mm de fuga y se instala sin aceite de relleno ni herramienta especializada, conforme a IEEE 48 e IEC 60840. En campo, prepara el cable conforme a la plantilla Raychem y aplica calor de manera controlada desde la zona recomendada hacia los extremos. Antes de energizar, confirma recuperación completa, sellado continuo y ausencia de daños térmicos.
