TATL2-1/0-1/2-U | Zapata de aluminio barril largo 2 ojillos RPG Raychem para conexión bimetálica de cable de cobre o aluminio calibre 1/0 AWG, barrenos 1/2"

RPGYA-A-2N Raychem | Zapata tipo YA-A-2N Raychem para conductor eléctrico

TATL2-1/0-1/2-U | Zapata aluminio barril largo 2 ojillos 1/2" | RPG Raychem

Comparte cantidad y destino para responderte con una cotización precisa.

Caracteristicas tecnicas

SKU: RPG-EN3750-018
No. de parte: TATL2-1/0-1/2-U
Codigo universal: EN3750-018
Marca: RPG
Familia: YA-A-2N Raychem | Zapata tipo YA-A-2N Raychem para conductor eléctrico
Categorias relacionadas: Zapatas

Descripcion

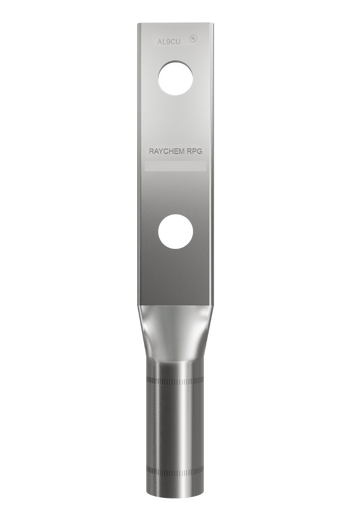

Referencia cruzada (equivalente): Raychem TATL2-1/0-1/2-U ↔ Burndy YA25A7 TATL2-1/0-1/2-U es una zapata ponchable Raychem de aluminio con barril largo y 2 ojillos de 1/2" para terminar cable calibre 1/0 AWG (cobre o aluminio) en conexiones bimetálicas. Sirve para realizar una terminación estable en barras y equipos, con baja resistencia y mayor seguridad mecánica gracias a la doble fijación. Construida en aluminio para aplicaciones Cu/Al, con diseño de barril largo para una compresión más uniforme y desempeño consistente. Incluye 2 perforaciones (ojillos) de 1/2", compatibles con patrones de conexión de dos tornillos. La doble sujeción ayuda a mejorar la estabilidad y el contacto eléctrico en servicios de potencia. Recomendada para terminaciones en barras colectoras, tableros, interruptores y equipos industriales donde se requiera transición Cu/Al y doble fijación. La instalación se realiza pelando el conductor, insertándolo completamente en el barril y comprimiendo con la herramienta/matriz adecuada a 1/0 AWG; posteriormente se atornilla con dos tornillos 1/2" al torque recomendado y superficies de contacto limpias.

Lo que tienes que saber de este producto

Referencia cruzada (equivalente): Raychem TATL2-1/0-1/2-U ↔ Burndy YA25A7
TATL2-1/0-1/2-U es una zapata ponchable Raychem de aluminio con barril largo y 2 ojillos de 1/2" para terminar cable calibre 1/0 AWG (cobre o aluminio) en conexiones bimetálicas. Sirve para realizar una terminación estable en barras y equipos, con baja resistencia y mayor seguridad mecánica gracias a la doble fijación.
Construida en aluminio para aplicaciones Cu/Al, con diseño de barril largo para una compresión más uniforme y desempeño consistente. Incluye 2 perforaciones (ojillos) de 1/2", compatibles con patrones de conexión de dos tornillos. La doble sujeción ayuda a mejorar la estabilidad y el contacto eléctrico en servicios de potencia.
Recomendada para terminaciones en barras colectoras, tableros, interruptores y equipos industriales donde se requiera transición Cu/Al y doble fijación. La instalación se realiza pelando el conductor, insertándolo completamente en el barril y comprimiendo con la herramienta/matriz adecuada a 1/0 AWG; posteriormente se atornilla con dos tornillos 1/2" al torque recomendado y superficies de contacto limpias.

Atributos de esta variante

SKU: RPG-EN3750-018

24 atributos

Atributo	Valor
ancho_palma_D	0.88 pulg
ancho_palma_D_mm	22.36 mm
calibre_conductor	1/0 AWG AWG/MCM
certificaciones	UL, LAPEM, CFE
descripcion	Zapata terminal de aluminio de doble clasificacion a compresion, dos perforaciones. Apta para conductores de cobre y aluminio
diametro_externo_C	0.64 pulg
diametro_externo_C_mm	16.26 mm
diametro_interno_A	0.42 pulg
diametro_interno_A_mm	10.67 mm
distancia_entre_centros_in	1.75 pulg
distancia_entre_centros_mm	44.5 mm
equivalencia_burndy	YA25A7
linea_producto	Dual Rated Aluminum Crimp Lugs - 2 Holes
longitud_canon_B	46143 pulg
longitud_canon_B_mm	38.1 mm
longitud_total_J	5.28 pulg
longitud_total_J_mm	134.12 mm
marca	TE Connectivity
material	Aluminio chapado en estano electrolitico
num_perforaciones	2
part_number	TATL2-1/0-1/2-U
stud_hole	46054 pulg
stud_hole_mm	46066 mm
tension_maxima	35 kV
