TATL-6-5/16-U | Zapata aluminio | Barril largo | 1 perforación | 6 AWG | Ojillo 5/16" | RPG Raychem
SKU: RPG-EN3750-922
Ver mas productos marca RPG
RPGYA-A Raychem | Zapata tipo YA-A Raychem para conductor eléctrico
TATL-6-5/16-U | Zapata aluminio barril largo 1 ojillo 5/16" | RPG Raychem
Comparte cantidad y destino para responderte con una cotización precisa.
Caracteristicas tecnicas
- SKU
- RPG-EN3750-922
- No. de parte
- TATL-6-5/16-U
- Codigo universal
- EN3750-922
- Marca
- RPG
- Familia
- YA-A Raychem | Zapata tipo YA-A Raychem para conductor eléctrico
- Categorias relacionadas
- Zapatas
Descripcion
Referencia cruzada (equivalente): Raychem TATL-6-5/16-U ↔ Burndy N/D TATL-6-5/16-U es una zapata ponchable Raychem de aluminio para conexión Cu/Al (según aplicación), con barril largo y 1 ojillo de 5/16" para terminar cable calibre 6 AWG. Sirve para realizar una terminación confiable en barras y equipos, ayudando a reducir el riesgo de corrosión galvánica en uniones entre metales distintos. Construida en aluminio para aplicaciones con conductor de cobre o aluminio en configuración bimetálica. El barril largo favorece una compresión más uniforme y un mejor desempeño mecánico/eléctrico. Incluye 1 perforación (ojillo) de 5/16", compatible con tornillería estándar en equipos de potencia. Recomendada para terminaciones en barras colectoras, tableros, interruptores y equipos industriales donde se requiera transición Cu/Al. La instalación se realiza pelando el conductor, insertándolo completamente en el barril y comprimiendo con herramienta/matriz adecuada a 6 AWG; posteriormente se atornilla al punto de conexión con el torque recomendado y superficies de contacto limpias.
Lo que tienes que saber de este producto
- Referencia cruzada (equivalente): Raychem TATL-6-5/16-U ↔ Burndy N/D
- TATL-6-5/16-U es una zapata ponchable Raychem de aluminio para conexión Cu/Al (según aplicación), con barril largo y 1 ojillo de 5/16" para terminar cable calibre 6 AWG. Sirve para realizar una terminación confiable en barras y equipos, ayudando a reducir el riesgo de corrosión galvánica en uniones entre metales distintos.
- Construida en aluminio para aplicaciones con conductor de cobre o aluminio en configuración bimetálica. El barril largo favorece una compresión más uniforme y un mejor desempeño mecánico/eléctrico. Incluye 1 perforación (ojillo) de 5/16", compatible con tornillería estándar en equipos de potencia.
- Recomendada para terminaciones en barras colectoras, tableros, interruptores y equipos industriales donde se requiera transición Cu/Al. La instalación se realiza pelando el conductor, insertándolo completamente en el barril y comprimiendo con herramienta/matriz adecuada a 6 AWG; posteriormente se atornilla al punto de conexión con el torque recomendado y superficies de contacto limpias.
Atributos de esta variante
TATL-6-5/16-U | Zapata aluminio | Barril largo | 1 perforación | 6 AWG | Ojillo 5/16" | RPG Raychem
SKU: RPG-EN3750-922
22 atributos
| Atributo | Valor |
|---|---|
| ancho_palma_D | 0.56 pulg |
| ancho_palma_D_mm | 46067 mm |
| calibre_conductor | 6 AWG AWG/MCM |
| certificaciones | UL, LAPEM, CFE |
| descripcion | Zapata terminal de aluminio de doble clasificacion a compresion, una perforacion. Apta para conductores de cobre y aluminio |
| diametro_externo_C | 0.35 pulg |
| diametro_externo_C_mm | 46242 mm |
| diametro_interno_A | 0.2 pulg |
| diametro_interno_A_mm | 46027 mm |
| equivalencia_burndy | N/D |
| linea_producto | Dual Rated Aluminum Crimp Lugs - 1 Hole |
| longitud_canon_B | 0.75 pulg |
| longitud_canon_B_mm | 46041 mm |
| longitud_total_J | 2.28 pulg |
| longitud_total_J_mm | 57.9 mm |
| marca | TE Connectivity |
| material | Aluminio chapado en estano electrolitico |
| num_perforaciones | 1 |
| part_number | TATL-6-5/16-U |
| stud_hole | 5/16 pulg |
| stud_hole_mm | 46120 mm |
| tension_maxima | 35 kV |
Variantes de esta familia

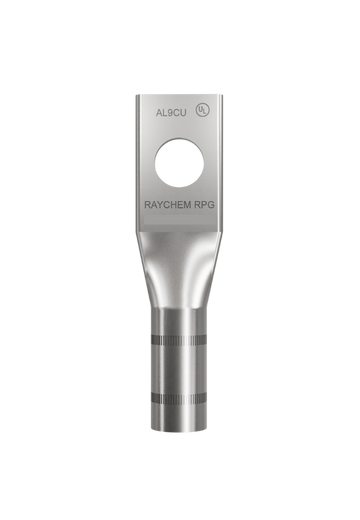

TATL-2-1/2-U | Zapata aluminio | Barril largo | 1 perforación | 2 AWG | Ojillo 1/2" | RPG Raychem
