Raychem (TE Connectivity)
Referencia HVT-82-SG
HVT-82-SG | Terminal HVT termocontráctil | Exterior | Con kit de tierra | 5–8 kV | 300–500 kcmil / 250–500 kcmil | Raychem (TE Connectivity)
- SKU
- TEC-792778-000
- No. de parte
- HVT-82-SG
- Código universal
- 792778-000
- Marca
- Raychem (TE Connectivity)
Otras variantes
Para tu proyecto
Cotización rápida
Agrega los datos que tengas para ayudarnos a preparar tu cotización.
Cotizar por WhatsApp
Continuarás en WhatsApp con los datos del producto.
Acerca de este artículo

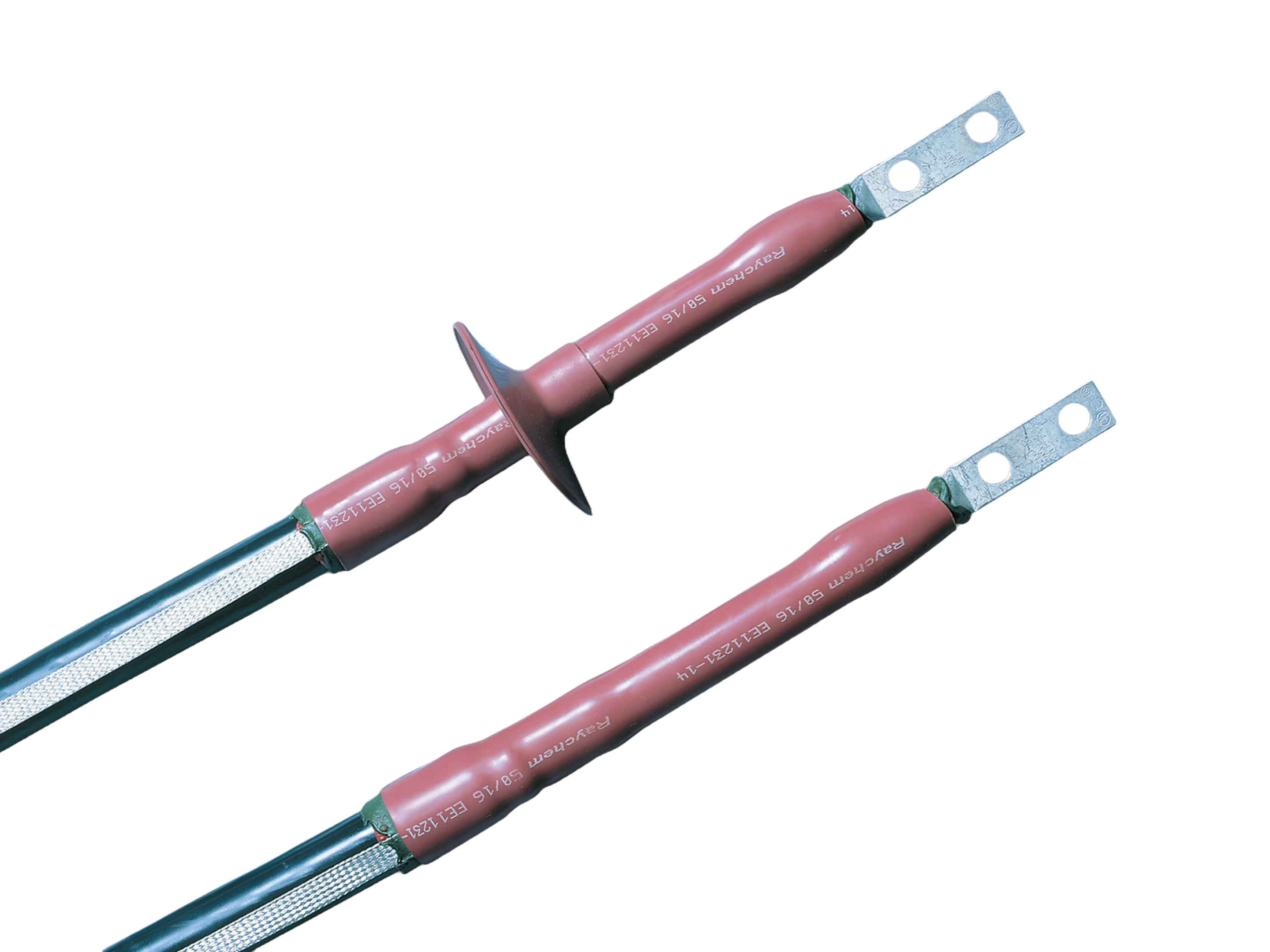

Terminal termocontráctil Raychem HVT-82-SG para terminación exterior de cable apantallado en media tensión 5–8 kV. Faldas de intemperie para alimentadores de alta capacidad en exteriores. Tensión 5–8 kV. Rango 300–500 kcmil (5 kV) / 250–500 kcmil (8 kV). Control de esfuerzos y sellado ambiental por termocontracción. Incluye kit de puesta a tierra (abrazadera y trenza). Instalación en postes, pedestales y equipos expuestos. Ideal para distribución e industria cuando se requiere protección ambiental y continuidad de pantalla.
Especificaciones técnicas
| Atributo | Valor |
|---|---|
| Clase de voltaje | 46239 kV |
| Diám. sobre aislamiento máx. | 32 mm |
| Diám. sobre aislamiento mín. | 20 mm |
| Diám. sobre cubierta máx. | 38 mm |
| Kit de tierra | Con kit de tierra |
| Longitud instalada | 267 mm |
| Marca | Raychem (TE Connectivity) |
| Material del conductor compatible | Al o Cu |
| Norma / especificación | IEEE-48 Clase I / NMX-J-199-ANCE |
| Rango del conductor | 300 – 500 kcmil (5kV) / 250 – 500 kcmil (8kV) |
| Tensión de impulso (BIL) | 95 kV |
| Tipo de producto | Terminal termocontráctil HVT 5/8 kV |
| Uso | Exterior |
