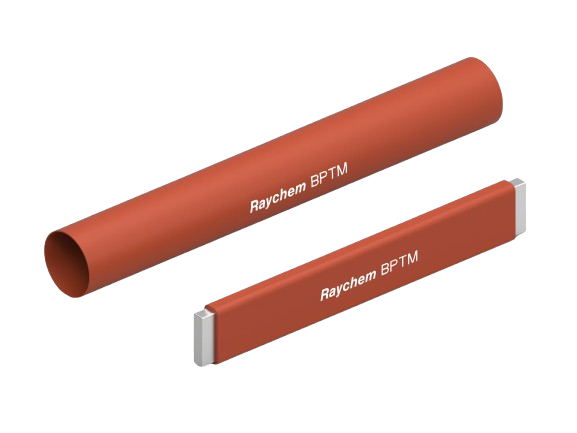

BPTM-175/70-A/U(B50) | Tubo termocontráctil para barras | hasta 25 kV | diámetro 175 mm a 70 mm | Raychem (TE Connectivity)

Acerca de este artículo

BPTM-175/70-A/U(B50) es un tubo Raychem BPTM de pared media y propiedades antitracking para barras de media tensión, con tensión de servicio de hasta 25 kV. La referencia forma parte de un sistema Raychem y se selecciona por la función que cumple, las dimensiones disponibles y el entorno de servicio. Para comprobar compatibilidad, compara la sección real con barra rectangular de 127 mm a 150 mm, barra cuadrada de 75 mm o barra circular de 81 mm a 112 mm; la contracción va de 175 mm a 70 mm. El suministro corresponde a 50 ft. Para una especificación completa, registra el número de parte junto con las dimensiones, la tensión de servicio y la geometría real de la instalación. En campo, BPTM-175/70-A/U(B50) debe instalarse después de confirmar que la geometría y el nivel eléctrico corresponden a la documentación del proyecto. La aceptación final debe considerar ajuste, cobertura y limpieza del montaje, además de cualquier prueba eléctrica exigida por el proyecto.
